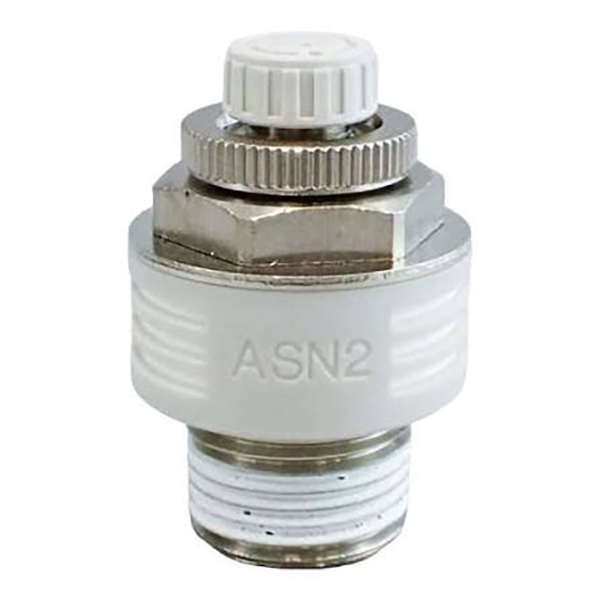

Uitlaatgasklep uit de ASN2-serie met geluiddemper

ALSN2-serie uitlaatgasklep met geluiddemper | Geïntegreerde snelheidsregeling en geluidsreductieklep

Merk: SOLH van Richge Technology | SMC-compatibele geïntegreerde pneumatische gasdemperklep

1. Productoverzicht

     De SOLH ASN2-serie is eenalles-in-één uitlaatgasklep met ingebouwde geluiddemper, speciaal ontworpen voor directe montage op de EXH-uitlaatpoort van pneumatische magneetventielen. Het integreert uitlaatgassnelheidsregeling en geluidsreductiefuncties in één unit, waardoor er geen aparte geluiddemperinstallatie nodig is. De verbeterde ASN2-A van het harstype heeft een nauwkeurige naaldklep-smoringstructuur en een anti-drop-aanpassingsontwerp en beschikt over een lichtgewicht behuizing, nauwkeurige schaalaanpassing en een push-down-vergrendelingsfunctie. Het is een kosteneffectieve, ruimtebesparende en zeer stabiele oplossing voor de regeling van de uitlaatgassnelheid voor standaard pneumatische magneetklepcircuits.

2. Kernfuncties en voordelen

     • Speciale elektromagnetische EXH-poortinstallatie: Anders dan de gaskleppen aan cilinderzijde, wordt ASN2 exclusief geïnstalleerd op uitlaatpoorten van magneetkleppen voor professionele regeling van de smoorsnelheid, waardoor de algehele lay-out van het pneumatische circuit wordt geoptimaliseerd.

     • Precisie-uitlaatgaskleplogica: Standaard uitlaatgasregeling; Rotatie met de klok mee vermindert de luchtstroom voor langzamere cilinderbeweging, rotatie tegen de klok in verhoogt de luchtstroom voor snellere actie, waardoor een traploze snelheidsaanpassing wordt gerealiseerd.

     • Hoogefficiënte geïntegreerde geluiddemper: Ingebouwde hoogwaardige geluidsreductiestructuur, die zelfs onder maximale stroomomstandigheden een geluidsreductie van meer dan 20 dB bereikt, waardoor geluidsoverlast door pneumatische uitlaatgassen effectief wordt opgelost.

     • Naaldventiel anti-valstructuur: De instelknop heeft een anti-loslating- en anti-drop-ontwerp, waardoor wordt voorkomen dat de knop eraf valt en parameterafwijkingen veroorzaakt door langdurige trillingen van de apparatuur, waardoor een stabiele werking op de lange termijn wordt gegarandeerd.

3. Modelcoderingsregels en specificatiedefinitie

     Typisch modelvoorbeeld: ASN2-02A

     • ALSN2: Seriecode voor geïntegreerde uitlaatgasklep met geluiddemper

     • Kalibercode: M5 (M5×0,8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • Een achtervoegsel: Verbeterd lichtgewicht harstype, uitgerust met een neerdrukbare vergrendelingsstructuur en een venster met precisieschaal

     • S-achtervoegsel: Draad vooraf gecoat met afdichtmiddel voor verbeterde dichtheid

     • N-achtervoegsel: NPT Amerikaanse standaarddraad (standaard R-draad zonder achtervoegsel)

4. Standaardspecificaties en parameters van de volledige serie

5. Technische kernparameters

6. Verbeterde functies van het ASN2-A-harstype

     • Ultralicht ontwerp: Gebruikt hoogwaardig harsmateriaal, gewicht verminderd met ongeveer 80% vergeleken met het traditionele metalen hoofdgedeelte, waardoor de belasting op de uitlaatpoort van de magneetklep wordt geminimaliseerd.

     • Precisieschaalvenster: Uitgerust met noniusschaalindicator, die micro-aanpassing van 1/4 cirkel ondersteunt. De stroomparameter is zichtbaar en kwantificeerbaar, waardoor gestandaardiseerd en herhaalbaar stroombeheer wordt gerealiseerd.

     • Handige push-down vergrendeling: Innovatieve vergrendelingsstructuur met drukknop. Na het aanpassen van de snelheid kan het indrukken van de knop de parameterpositie vergrendelen, waardoor snelheidsafwijkingen veroorzaakt door trillingen van de apparatuur effectief worden voorkomen en een consistente werkingsnauwkeurigheid wordt gegarandeerd.

7. Onderscheid tussen modellen: ASN2 versus AS / ASV / ASC-serie

8. Installatierichtlijnen en voorzorgsmaatregelen

     • Standaard installatiemethode: Schroef de klep rechtstreeks op de EXH-uitlaatpoort van de magneetklep met het kleplichaam naar buiten gericht, waarbij voldoende bedieningsruimte wordt gereserveerd voor de dagelijkse snelheidsaanpassing.

     • Toepasselijke circuitbeperkingen: Niet van toepassing op circuits met terugslagkleppen in de middenpositie en voorgestuurde eenrichtingskleppen, die abnormale cilinderwerking en onstabiele werking kunnen veroorzaken.

     • Trillingsbestendige vergrendeling: Nadat u de luchtstroom- en snelheidsdebugging hebt voltooid, vergrendelt u de instelknop om afwijkingen in de loopsnelheid te voorkomen die worden veroorzaakt door langdurige trillingen van de apparatuur.

Samenvatting van één zin

     De SOLH ASN2-serie is een geïntegreerde uitlaatgas- en geluiddemperklep speciaal voor de uitlaatpoorten van magneetkleppen. Met geluidsreductie, nauwkeurig instelbare snelheid, anti-val trillingsbestendige structuur en lichtgewicht hars-upgrade-optie, vereenvoudigt het de installatie van pneumatische circuits, vermindert het uitlaatgeluid en is het de optimale economische snelheidsregeling en geluidsreductie-accessoire voor standaard pneumatische solenoïdesystemen.
