ASC-serie eenrichtingsgasklep | In-line pneumatische snelheidsregelklep van aluminiumlegering

Merk: SOLH van Richge Technology | Universele AirTAC standaard pneumatische stroomregelklep

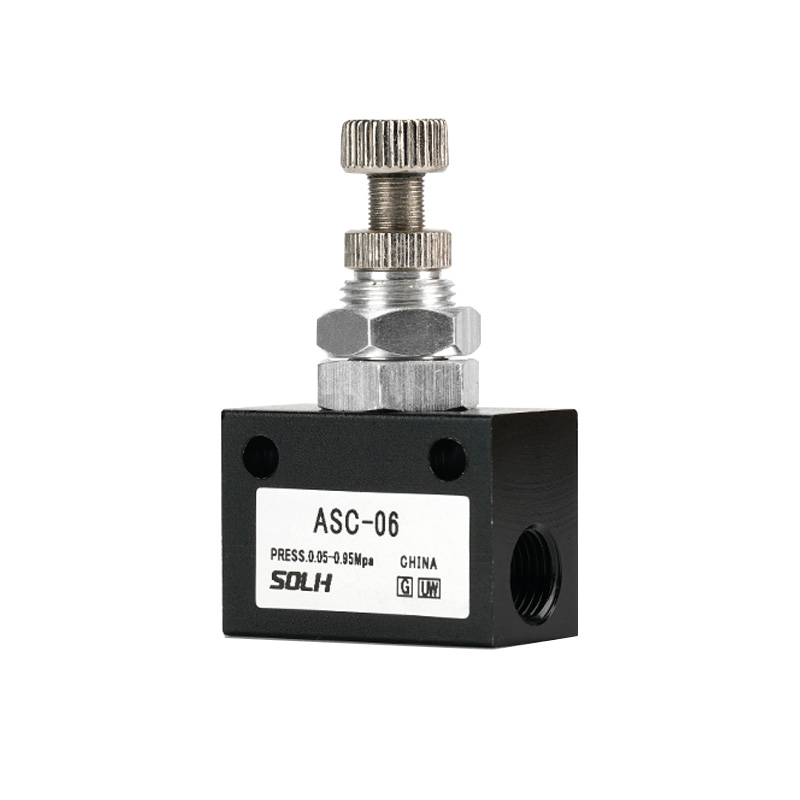

1. Productoverzicht

     De SOLH ASC-serie is eenkosteneffectieve in-line eenrichtingsgasklep van aluminiumlegering op grote schaal toegepast op de Chinese pneumatische markt. Het beschikt over dezelfde pneumatische kernfuncties als de AS-serie, maar heeft een duurzamere in-line installatiestructuur met schroefdraad en een volledig aluminium vierkante behuizing. Ontworpen voor standaard cilindersnelheidsregeling, realiseert het een vrije voorwaartse luchtinlaat en nauwkeurige regeling van de uitlaatgasregeling. Met een compacte structuur, stabiele afstelling en universele draadspecificaties is het de mainstream economische oplossing voor snelheidsregeling voor algemene geautomatiseerde pneumatische circuits.

2. Kernwerkfunctie (principe van uitlaatgassmoring)

     De ASC-klep volgt de standaardlogica voor regeling van de uitlaatgasregeling, de meest betrouwbare methode voor pneumatische cilindersnelheidsregeling:

     • Voorwaartse luchtinlaat (cilinderverlenging): De ingebouwde terugslagklep gaat volledig open, waardoor een vrijwel onbelemmerde luchtstroom zonder stroomverlies mogelijk is, waardoor een snelle en soepele cilinderactie wordt gegarandeerd.

     • Omgekeerde uitlaat (intrekken cilinder): De terugslagklep sluit automatisch. Uitlaatlucht stroomt door het precisienaaldventiel voor instelbare throttling, waardoor een nauwkeurige regeling van de terugtreksnelheid van de cilinder wordt gerealiseerd.

      •Kerntoepassing: Pas nauwkeurig de uit- of intreksnelheid van dubbelwerkende cilinders aan; smoren aan de uitlaatzijde is de meest gebruikte en stabiele methode voor pneumatische snelheidsregeling in industriële scenario's.

3. Modelcoderingsregels en draadspecificatie

     Coderingsformaat: ASC[Size Series]-[Draadkaliber]+[Draadachtervoegsel]

  3.1 Definitie van maat en kaliber

     • 100-serie: 06 = G1/8 (PT1/8)

     • 200-serie: 08 = G1/4 (PT1/4) | Meest universele mainstream-model

     • 300-serie: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 Achtervoegsel schroefdraadtype

     • Leeg: Standaard PT-conische draad (standaard)

     • G: Britse standaard G parallelle draad

     • T: NPT Amerikaanse standaard conische draad

4. Standaardspecificaties en stroomparameters van de volledige serie

5. Technische kernparameters

6. Structurele kenmerken en installatie-instructies

     • Geïntegreerd vierkant lichaam van aluminiumlegering: Compacte en lichtgewicht structuur met hoge structurele sterkte, niet gemakkelijk te vervormen. Heeft een in-line ontwerp met volledige schroefdraad zonder ingebouwde push-fit verbindingen, waarvoor aparte buisfittingen nodig zijn voor de slangaansluiting, met sterke compatibiliteit en hoge duurzaamheid.

     • Duidelijke identificatie van de stroomrichting: Standaard stroompijl gemarkeerd op het klephuis, wijzend naar de cilinderzijde (uitlaatgassmoorrichting) om omgekeerde installatiefouten te voorkomen en een correcte snelheidsregellogica te garanderen.

     • Vergrendelbare anti-vibratie-aanpassing: Uitgerust met topinstelknop en borgmoer. Na het instellen van de snelheidsparameters kan de moer worden vergrendeld om parameterafwijking veroorzaakt door trillingen van de apparatuur te voorkomen, waardoor een stabiele werking op de lange termijn behouden blijft.

     • Omnidirectionele installatie: Ondersteunt installatie onder willekeurige hoeken zonder richtingsbeperking, en past zich aan verschillende complexe pijplijnlay-outomgevingen ter plaatse aan.

     • Gevoelige en nauwkeurige regeling: Precisienaaldventielkern zorgt voor een soepele traploze snelheidsaanpassing, waardoor cilinderjitter en onstabiele snelheidsproblemen effectief worden opgelost.

7. Verschil in kernselectie: ASC versus AS-serie

8. Professionele selectiegids

     • Microcilinder en klein stroomcircuit: KiezenASC100-06 (G1/8), geschikt voor φ12–φ20 cilinders met kleine boring en nauwkeurige micro-pneumatische bediening.

     • Standaard gewone cilinders (meest universeel): KiezenASC200-08 (G1/4), passend bij φ12–φ40 conventionele cilinders, toepasbaar op de meeste geautomatiseerde productielijnen, verpakkings- en klemapparatuur.

     • Cilinder met grote boring en vraag naar hoog debiet: KiezenASC300-10 (G3/8) /ASC300-15 (G1/2), voor φ50 en hoger cilinders met grote boring en pneumatische systemen met hoge snelheid en zware belasting.

Samenvatting van één zin

     De SOLH ASC-serie is een universele eenrichtings-uitlaatgasklep van aluminiumlegering met schroefdraad, met vrije inlaat en nauwkeurige regeling van de uitlaatsnelheid, vergrendelbare anti-vibratiestructuur en kosteneffectieve prestaties. Het is de geprefereerde economische snelheidsregelklep voor standaard heen en weer gaande beweging van pneumatische cilinders, breed compatibel met AirTAC huishoudelijke pneumatische systemen.
