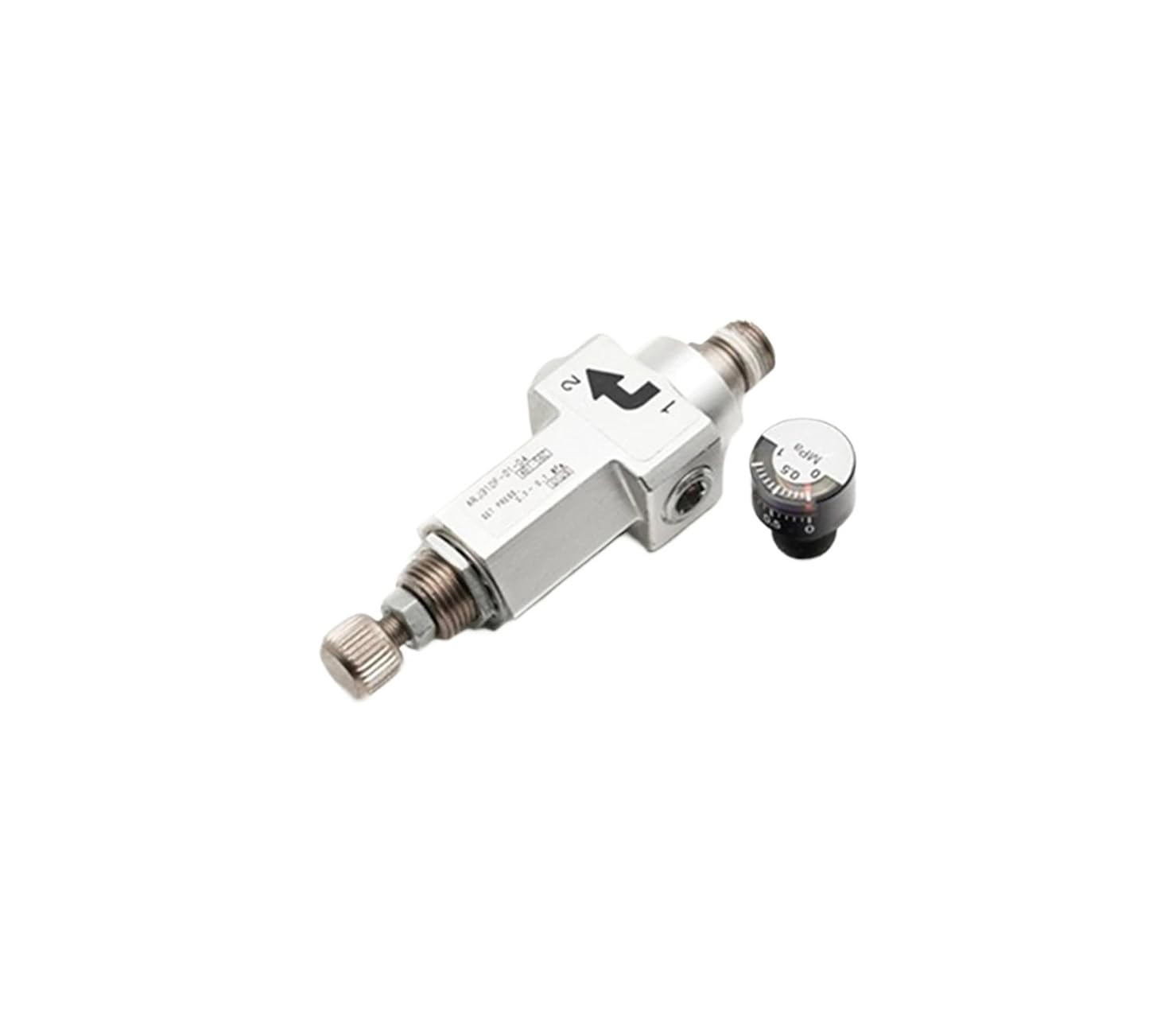

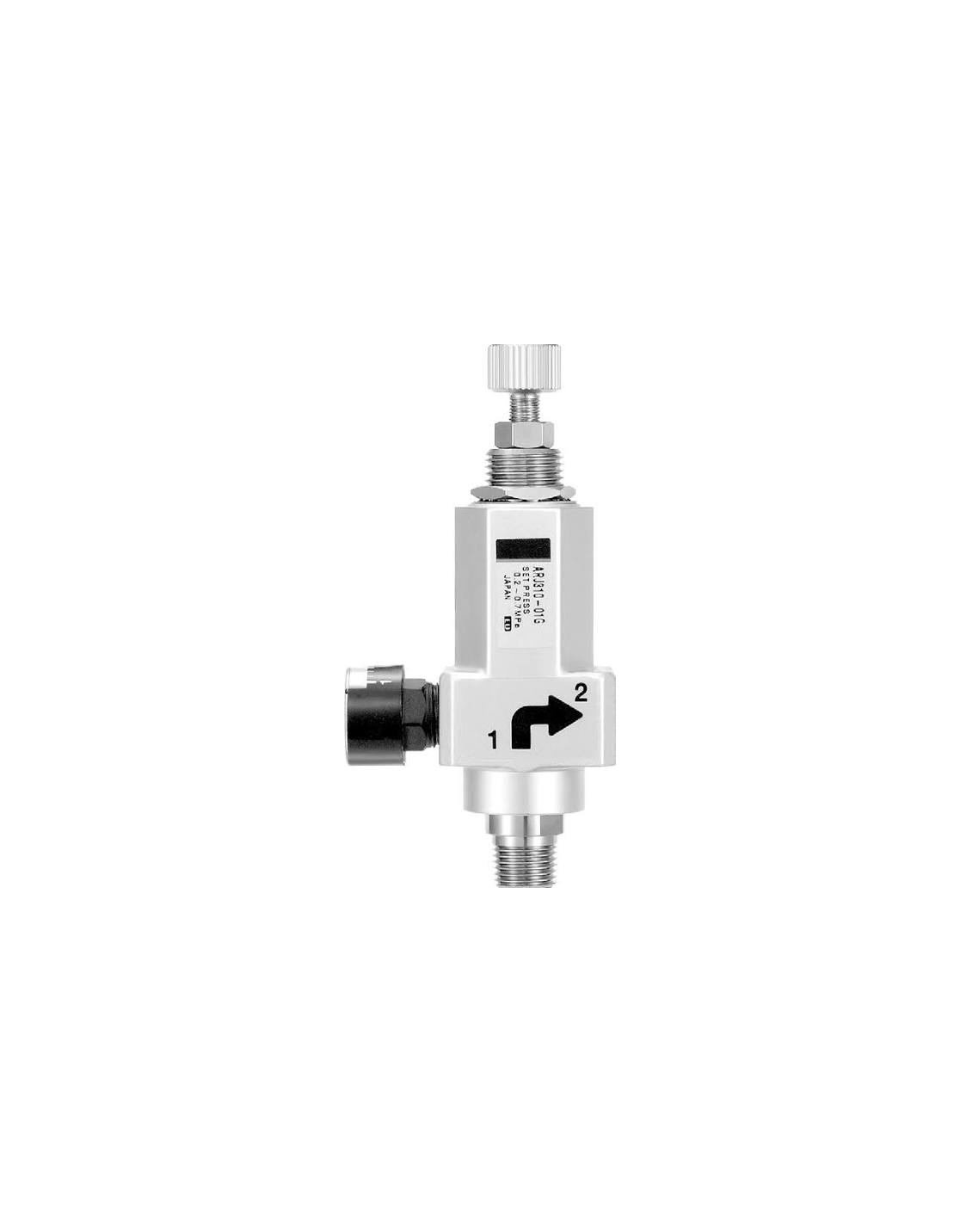

ARJ310-serie miniatuurdrukregelaar (direct bediend)

Merk:SOLH van Richge Technology (睿其格科技)

Productoverzicht

     De SOLH ARJ310-serie is een direct werkende, ultracompacte precisiedrukregelaar voor smalle installatieruimtes en uiterst nauwkeurige drukregeling met laag debiet. De algemene afmetingen en prestaties zijn volledig uitwisselbaar met originele SMC ARJ310-regelaars voor directe vervanging van apparatuur.

Structuur en kernfuncties

     --Structuur: Direct werkend zuigertype met ingebouwde ontluchtingsopening

     --Indeling met twee poorten (IN / UIT); overtollige druk wordt automatisch afgevoerd via een intern ontlastingskanaal

     - Functie: Verlaag de inlaatluchtdruk gestaag om de uitgangswaarde vooraf in te stellen, drukschommelingen te onderdrukken en overdrukbescherming te bieden

     --Geïntegreerd ontwerp met push-in-uitlaat met één druk op de knop en dubbele optionele inlaatdraden voor flexibele bedrading

Technische specificaties

     --Werkmedium: Schone en algemene industriële perslucht

     --Max. bedrijfsdruk: 0,8 MPa

     --Bewijsdruk: 1,2 MPa

     --Verstelbaar drukbereik

     --Standaardbereik: 0,2–0,7 MPa

     --Lagedrukversie: 0,05–0,2 MPa

     --Omgevings- en gemiddelde temperatuur: -5℃ ~ +60℃ (geen interne bevriezing)

     --Netto Gewicht: Ca. 65g

     --Bodybreedte: 18,5 mm, geschikt voor dichte stapeling van spruitstukken

     --Beschermingsgraad: IP65

Poortconfiguratie

Inlaatpoort (twee selecteerbare stijlen)

     --M5×0.8 binnendraad

     --Rc1/8 externe draad

Uitlaatpoort

     Rc1/8 binnendraad met geïntegreerde push-in connector, compatibel met φ4/φ6 metrische buizen, 5/32" en 1/4" imperiale buizen

Gauge poort

     Rc1/8 binnendraad, passend bij mini-manometers uit de G15-serie

Definitie van modelcode (voorbeeld: ARJ310F-01-04)

     --ARJ310: Basisserie mini-regelaars

     --F: Voorzien van ingebouwde steekfitting; weggelaten voor versie met volledige schroefdraad

     --01: Rc1/8 draadstandaard

     --04: voor φ4-buizen; 06 vertegenwoordigt φ6-buizen

     --N01: NPT1/8 draadoptie

Hot verkopende modellen

     --ARJ310-01: Versie met volledige schroefdraad zonder push-in-poort

     --ARJ310F-01-04: Geïntegreerde push-in voor φ4-slang

     --ARJ310F-01-06: Geïntegreerde push-in voor φ6-slang

     --ARJ310F-N01-03: NPT1/8-inlaat met schroefdraad

Kernproductvoordelen

     --Ultraklein lichtgewicht ontwerp: gewicht van 65 g en smalle behuizing van 18,5 mm, geschikt voor zeer compacte apparatuurindelingen

     --Dual inlaatdraadopties (M5 / Rc1/8) om diverse leidingindelingen aan te passen

     --In de fabriek gebouwde push-in-uitgang elimineert extra connectoren en verkort de montagetijd

     --Ingebouwd ontlastingsmechanisme laat automatisch de overdruk vrij voor een stabiele uitgangsdruk

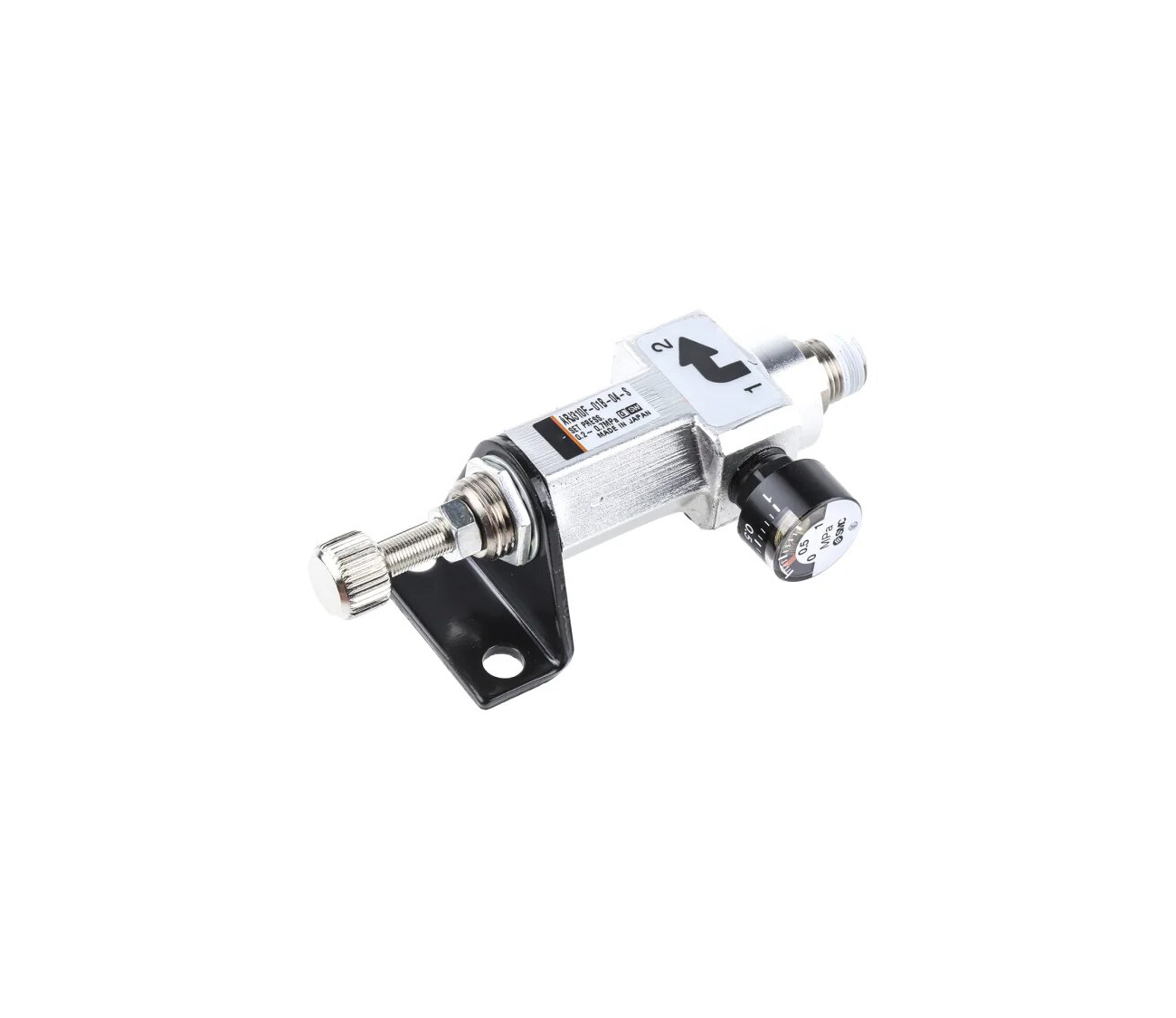

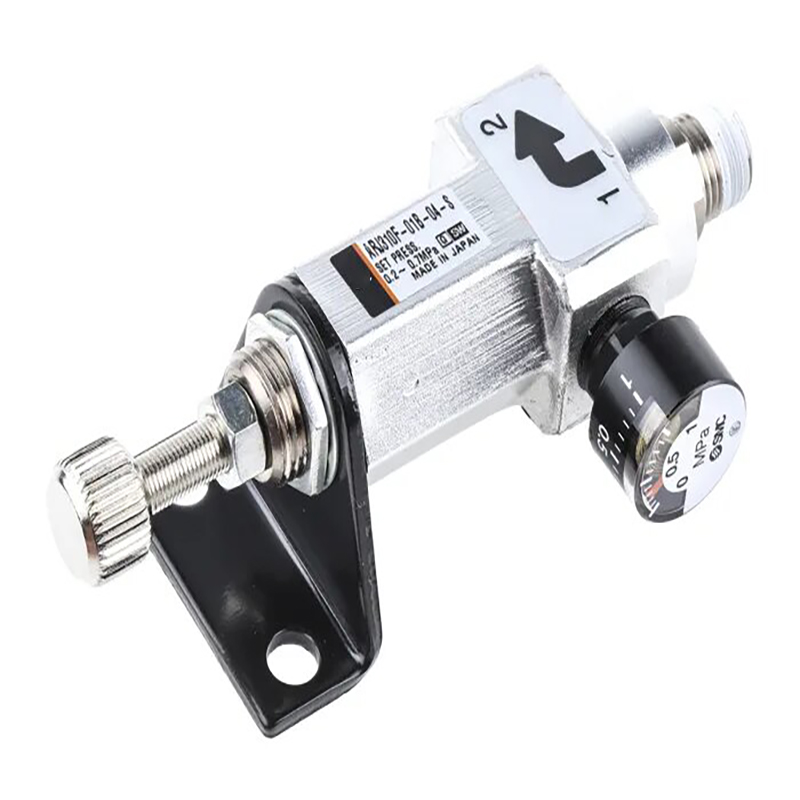

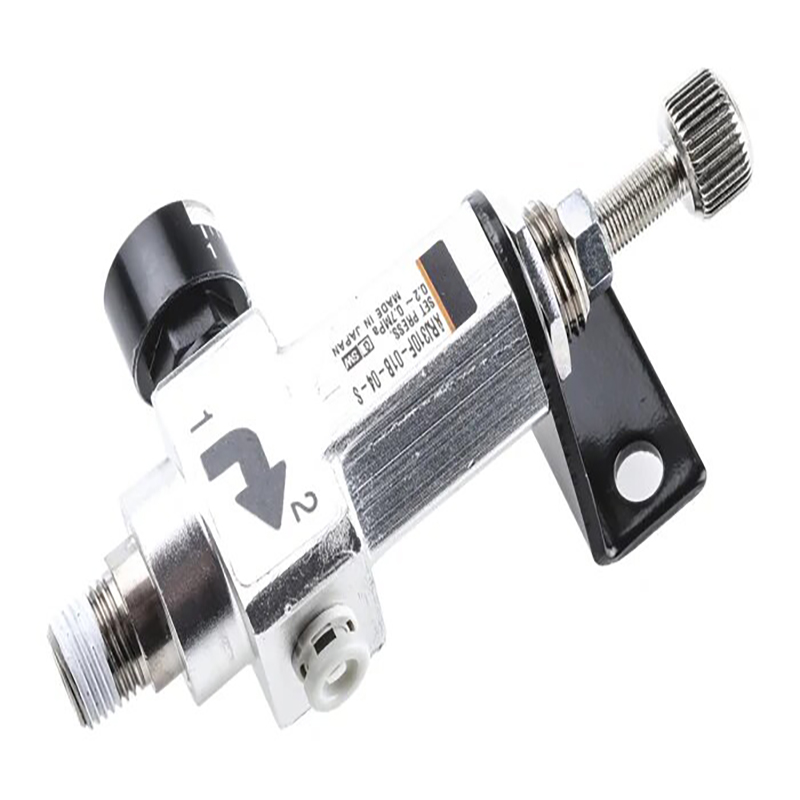

     --Ondersteunt dubbele montagemethoden voor paneelmoeren en externe beugels

     --Direct werkende structuur maakt een lage opstartdruk tot 0,05 MPa mogelijk

Typische toepassingsscenario's

     Mini-luchtcilinders, kleine pneumatische grijpers, precisie-luchtblaasmondstukken Elektronica-assemblage, medische apparaten, halfgeleiderproductie- en inspectieapparatuur Vloeistofdispensers, luchtlektestinstrumenten Compacte automatiseringsmachines, ventieleilanden en mini-FRL-luchtbehandelingsunits

Modelvergelijking: ARJ310 VS ARJ210

Samenvatting van één zin

     De ARJ310 mini-drukregelaar met ontlasting heeft een ultracompacte behuizing, inlaat met dubbele draad, geïntegreerde push-in-connector en hoge precisie, en dient als de optimale oplossing voor drukregeling voor compacte pneumatische systemen met laag debiet.
