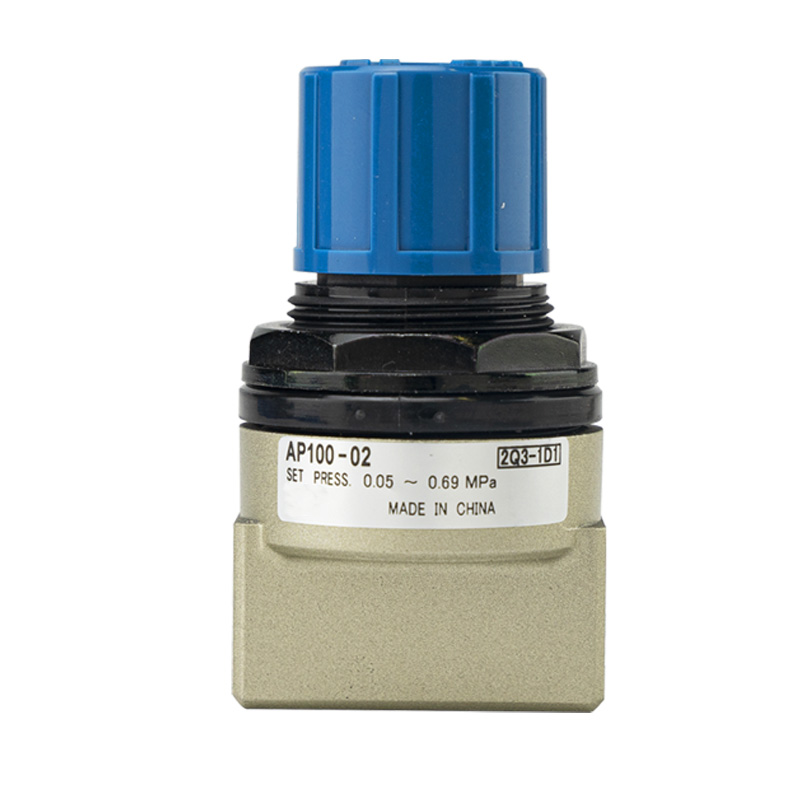

AP100-serie compacte overdrukklep

Merk:SOLH van Richge Technology (睿其格科技)

Productpositionering

     De AP100-serie is een direct werkende compacte veerontlastklep voor miniatuur pneumatische circuits. Het voert overtollige lucht automatisch af om de systeemdruk te stabiliseren zodra de druk de vooraf ingestelde waarde overschrijdt. Met zijn miniformaat en eenvoudige drukafstelling dient het als overdrukbeveiliging en bovengrensdrukcontrolecomponent voor compacte pneumatische apparatuur.

Structuur en werkingsprincipe

     - Structuur: direct werkend veerretourontwerp zonder pilootbediening

     --Werklogica Gesloten toestand: systeemdruk lager dan de ingestelde waarde Open toestand: de systeemdruk bereikt of overschrijdt de ingestelde waarde, lucht wordt afgevoerd naar de omgeving. Resetstatus: de klep sluit opnieuw wanneer de druk onder de vooraf ingestelde drempel daalt

     --Eenvoudige mechanische montage bestaande uit instelknop, veer en spoel

     --Herinnering: Niet gecertificeerd als JIS-standaardveiligheidsklep, alleen voor drukregeling en circuitoverdrukregeling

Belangrijkste kernfuncties

1. Ultracompacte lichtgewicht enkele eenheid

     Totale afmeting 69×40 mm, nettogewicht slechts 0,12 kg. Onafhankelijk ontwerp met één behuizing ondersteunt directe installatie, perfect geschikt voor smalle en ingebedde apparatuurlay-outs.

2. Vergrendelbare, gereedschapsloze instelknop

     Blauwe bovenste knop maakt directe drukinstelling mogelijk zonder extra gereedschap. De vergrendelingsstructuur voorkomt onbedoelde drukverschuiving veroorzaakt door trillingen of verkeerde bediening, voor een stabiele werking op de lange termijn.

3. Dubbele instelbare drukbereiken en hoge ontlastingsstroom

     Instelbaar bereik standaardmodel: 0,05–0,69 MPa Lagedruk X201-versie: 0,02–0,2 MPa De maximaal toegestane werkdruk bedraagt ​​1,0 MPa; groot intern stroomkanaal zorgt voor een snelle drukontlasting.

4. Gediversifieerde draadopties en flexibele montage

     Beschikbare poortformaten: 1/8"(01), 1/4"(02) Aanpasbare schroefdraadstandaarden: Rc, NPT, G-schroefdraad Twee installatiemanieren: montage met directe schroefdraad of beugelbevestiging Duidelijke IN/OUT-markering zorgt voor installatie met unidirectionele luchtstroom.

5. Corrosiebestendig en stabiel, lange levensduur

     Kleplichaam van gegoten aluminiumlegering met brede temperatuurtolerantie van -5℃ tot +60℃. Ontworpen voor droge perslucht, smeermiddelvrije werking verlaagt de onderhoudskosten.

Tabel met technische specificaties

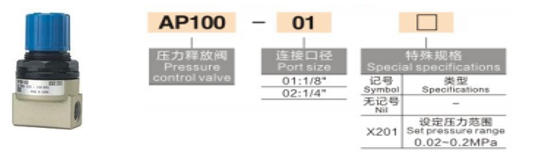

Definitie van modelcode

Voorbeeld: AP100-02-B-N

     --AP100: Productbasisserie

     --01 / 02: Overeenkomstige poortafmeting

     --B: Uitgerust met montagebeugel; blanco = zonder haakje

     --N: NPT-schroefdraad; blanco = standaard Rc-schroefdraad; F = G-draad

     --Suffix X201: versie met lagedrukaanpassing

Typische toepassingsscenario's

     Cilinderbuffer en eindpositie schokdemping Overdrukbescherming voor stroomafwaartse drukregelaars Compacte mallen en kleine automatiseringsapparatuur voor 3C, elektronische en medische industrie Vergrendeling van de bovendruklimiet voor algemene pneumatische luchtcircuits Laboratoriumtest- en experimentele pijpleidingen die een bovengrens van een constante druk vereisen.

Samenvatting van één zin

     De AP100 onafhankelijke compacte ontlastklep integreert een vergrendelbare knopverstelling, een instelbaar bereik van 0,05–0,69 MPa en een directe montagestructuur, wat de optimale oplossing is voor de regeling van de bovendruklimiet van miniatuur pneumatische systemen.
