50-VFE / 50-VPE-serie pilootgestuurde explosieveilige magneetventielen

Merk:SOLH van Richge Technology

 I. Productoverzicht

     De SOLH 50-serie is een drukvaste, voorgestuurde, explosieveilige productlijn voor magneetkleppen, opgesplitst in twee kernmodellen:

     --50-VFE: 5/2-weg drukvast magneetventiel

     --50-VPE: 3/2-weg drukvast magneetventiel

     De hele serie is gecertificeerd met Ex d Ⅱ BT4 drukvaste certificering, verplichte China Ex-CCC explosieveilige certificering en internationale TIIS explosieveilige goedkeuring, met IPX6 water- en stofdichte classificatie. Het is geschikt voor omgevingen met ontvlambare en explosieve gassen in Zone 1 en Zone 2, inclusief coating, lithiumbatterijen, chemicaliën, inkt, stofverpakkingen en olie- en gasondersteunende apparatuur.

     Alle spoelen delen een uniform stroomverbruik van 3,5 W, een smeermiddelvrij ontwerp en ondersteunen twee installatievormen: montage met individuele schroefdraad en verdeelventieleiland met meerdere stations.

Kernonderscheid tussen twee modellen

     --50-VFE: Voor bidirectionele aandrijving van dubbelwerkende cilinders

     --50-VPE: Compatibel met vacuüm-onderdruk en enkelwerkende cilindercircuits

     De explosieveilige behuizing en spoelen zijn volledig uitwisselbaar tussen de twee modellen, terwijl de luchtdoorgangen van de kleppen en de basis van het spruitstuk volledig niet uitwisselbaar zijn.

2. Universele explosieveilige standaardspecificaties (van toepassing op beide modellen)

2.1: Explosieveiligheidsparameters

     --Explosiemarkering: Ex d Ⅱ BT4 Gb (max. oppervlaktetemperatuur T4: 135 ℃); optionele lage temperatuur T5 / T6-versies

     --Beschermingsklasse: IPX6, bestand tegen waterstraalspatten, stabiel in vochtige en stoffige werkplaatsomgevingen

     --Certificeringen: China verplichte Ex-CCC, Japanse TIIS, IEC internationale explosieveilige standaard, RoHS-milieuconformiteit

     --Gevarenzones: Gasexplosie Zone 1, Zone 2; compatibel met werkomgevingen met ethyleen, propyleen, verfoplosmiddelen en brandbaar stof

     - Bedradingsopties: T-type metalen drukvaste kabelwartel, L-type drukvaste stopcontactbedradingsdozen om lekkage van elektrische vonken te voorkomen

     --Spoelspanningen: DC24V / DC12V, AC220V / AC110V; constant spoelvermogen van 3,5 W, lage warmteontwikkeling voor explosieveiligheid

2.2 Algemene mechanische parameters

     --Werkmedium: droge, schone perslucht, inert gas; vacuümwerking alleen beschikbaar voor 50-VPE

     - Smering: smeermiddelvrij, gecombineerd met AFC olievrije luchtcombinatie-eenheid; AC/BC drievoudige olienevelunits zijn verboden voor vacuümcircuits

     - Handmatige overschrijving: handmatige pin van het push-type, vergrendelbaar / niet-vergrendelbaar optioneel voor circuittesten onder uitgeschakelde status

     --Installatie: de klep kan onder elke hoek worden gemonteerd zonder beperking van de zwaartekracht

     --Max. schakelfrequentie: 1 Hz-cyclus; Responstijd ≤45 ms (getest onder standaard luchttoevoer van 0,5 MPa)

     --Bedrijfstemperatuur: T4-versie: -10℃ ~ +50℃; T6-versie voor lage temperaturen: -10℃ ~ +40℃ (geen interne ijsvorming toegestaan)

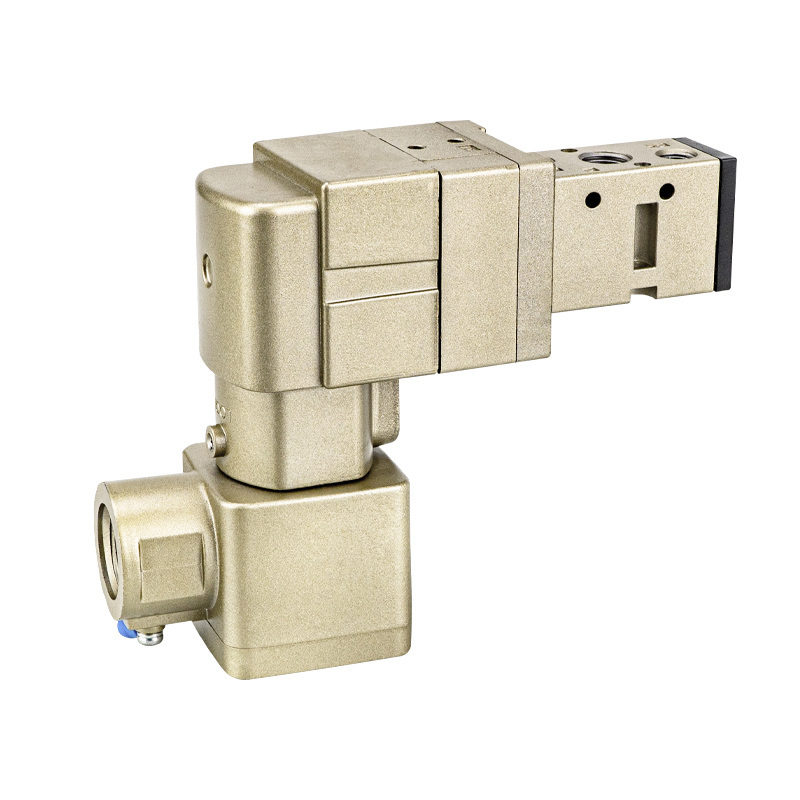

3. 50-VFE-serie explosieveilige magneetklep met 5 poorten (50-VFE3000/5000-serie)

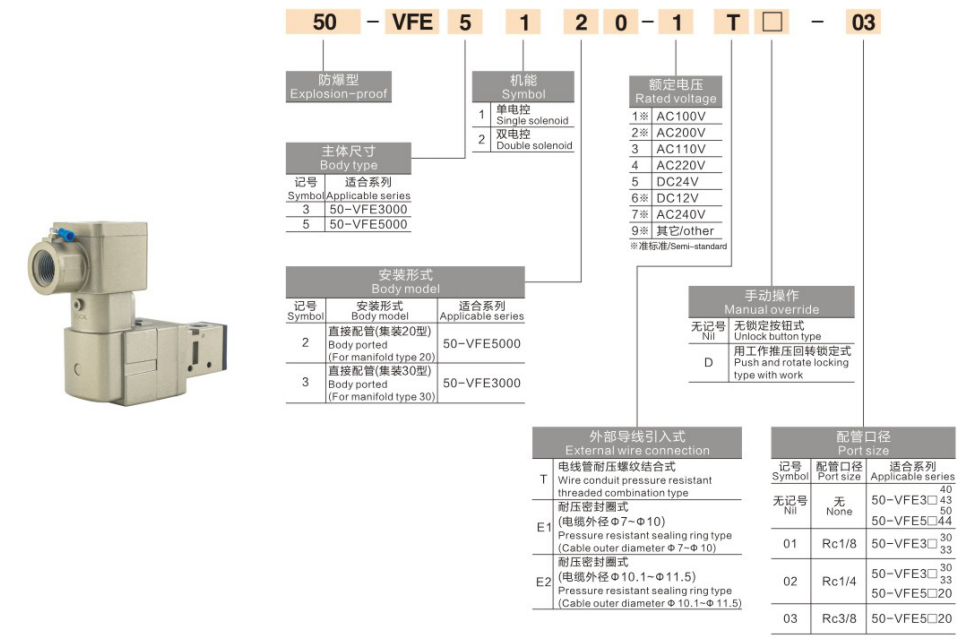

3.1 Definitie van modelcode (voorbeeld: 50-VFE51201T)

     --50: drukvaste seriecode

     --VFE: 5/2-weg stuurventiel met elastische afdichting

     --5: 5000 hoge stroomspecificatie

     --1: Enkele solenoïdeveerretour

     --2: Directe montage met schroefdraad

     --0: Standaardconfiguratie

     --1: G1/4 poortschroefdraad

     --T: Metalen drukvaste kabelwartel

Modelsubspecificaties

     --50-VFE3000:Compact laag debiet, effectief doorsnedeoppervlak 18 mm², Cv=1,0, G1/8 poort

     --50-VFE5000:Mainstream standaardstroom, effectief doorsnedeoppervlak 45 mm², Cv=2,5, G1/4 mainstream-poort

3.2 Structuur en luchtcircuitlogica (5/2-weg)

    --Poortdefinitie:P-toevoerinlaat, A-uitgang, B-uitgang, R1/R2 twee onafhankelijke uitlaatpoorten; hoofdklep + stuurklep gecentraliseerde uitlaat, geen aparte stuuruitlaatleidingen nodig om de bedrading te vereenvoudigen

     --Spoelstructuur:Pilot spoel elastische afdichting; minimaal 0,15 MPa drukverschil vereist om de spoel aan te drijven, kan niet verschuiven onder vacuüm-negatieve druk

Functionele modi

    --Zingenle solenoïde (achtervoegsel 1):Bekrachtigd → P → A, B → R2; veerreset uitschakelen → P → B, A → R1, cilinderreset in één richting

    --Dubbele solenoïde (achtervoegsel 2):Vergrendelende geheugenfunctie, handhaaft de kleppositie na stroomuitval, ideaal voor klemstations die langdurig druk vasthouden

3.3 Passende installatieaccessoires

     --Montage met schroefdraad:Directe G1/8, G1/4 schroefdraadaansluiting, compatibel met KQ2 insteekfittingen en PU/PA pneumatische slangen

     --Verdeelstuk ventieleiland:Speciale verdeelblokbasis met 5 poorten 50-VV5FE3 (voor 3000-serie) / 50-VV5FE5 (voor 5000-serie), ondersteunt gecentraliseerde luchttoevoer tot 10 stations; De luchtkanalen van het spruitstuk passen alleen op VFE-kleppen, gemengde montage met VPE 3-wegkleppen is verboden

3.4 Typische toepassingen (alleen voor dubbelwerkende cilindercircuits)

     --Dubbelwerkende overdracht-, stop-, stempel-klemcilinders op explosieveilige productielijnen

     --NAMUR pneumatische kogelkraan / vlinderklepactuator schakelbesturing voor chemische pijpleidingen

     --Gecentraliseerde ventieleilandautomatisering voor stofworkshops voor coating en lithiumbatterijen

     --Alle explosieveilige pneumatische systemen die een bidirectionele uit- en intrekbeweging van de cilinder vereisen

3.5 Beperking Opmerking

     Vacuümcircuits zijn ten strengste verboden. Zonder voldoende drukverschil onder negatieve druk kan de spoel niet verschuiven, wat leidt tot verlies van de zuignap en cilinderstoring. Alleen compatibel met standaard positieve luchttoevoer van 0,2~0,9 MPa.

4. 50-VPE-serie explosieveilige magneetklep met 3 poorten (50-VPE500/700-serie)

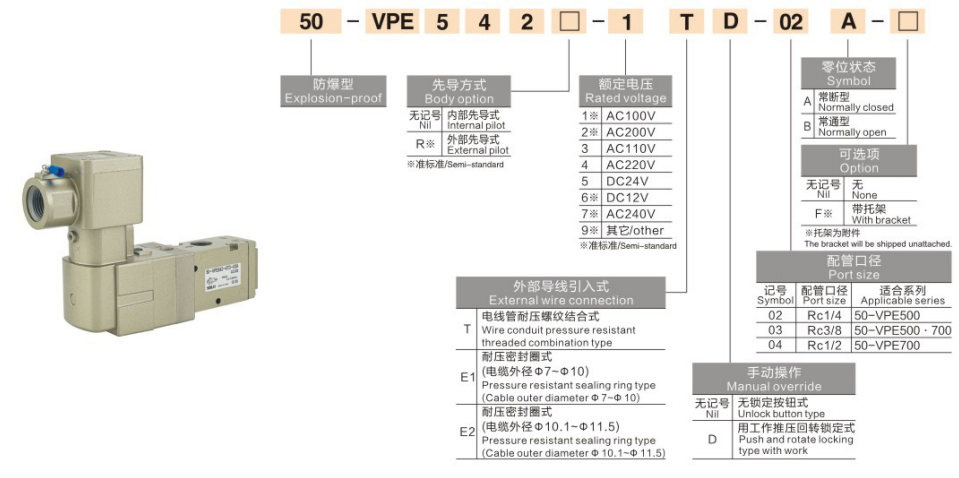

4.1 Definitie van modelcode (voorbeeld: 50-VPE54201T)

     --50: drukvaste seriecode

     --VPE: 3/2-weg elastische afdichting pilootschotelklep

     --542: VP500-specificatie, normaal gesloten NC met schroefdraad

     --0: Standaardconfiguratie

     --1: G1/4 poortschroefdraad

     --T: Metalen drukvaste kabelwartel

Modelsubspecificaties

     --50-VPE500: Standaardstroom, effectief doorsnedeoppervlak 41,4 mm², Cv=2,3, voor conventionele vacuümbehandeling

     --50-VPE700: Hoog debiet, effectief doorsnedeoppervlak 72 mm², Cv=4,0, voor vacuümtransport van grote platen en dozen met meerdere gaten

4.2 Structuur en luchtcircuitlogica (3/2 normaal gesloten NC, NO converteerbaar)

     --Poortdefinitie: P-toevoerinlaat, A-uitgang, R enkele uitlaat; onafhankelijke pilootuitlaatpoort PE. In explosieveilige zones met veel stof kunnen externe leidingen uitlaatgassen naar veilige gebieden leiden

     --Spoelstructuur: Pilot hard-seal schoteltype, nuldrukstart, stabiele werking onder volledig vacuüm tot -101,2 kPa, speciale drukvaste klep voor vacuümcircuits

NC-werklogica (NO-functie schakelbaar)

     --Bekrachtigd: P aangesloten op A voor luchttoevoer, R gesloten; vacuümgenerator produceert onderdruk, enkelwerkende cilinder schuift uit

     --Uitschakelen: P afgesneden, A automatisch verbonden met R voor drukontlasting; zuignap onmiddellijke vacuümonderbreking, enkelwerkende cilinderveer trekt zich automatisch terug. Werkstukken komen vrij wanneer explosieveilige apparatuur wordt uitgeschakeld om de operationele veiligheid te verbeteren

4.3 Passende installatieaccessoires

     --Directe montage met schroefdraad: M5, G1/8, G1/4 draadpoorten, direct vóór vacuümgeneratoren geïnstalleerd

     --Speciaal vacuümverdeeleiland: exclusieve basis met 3 poorten 50-VV3PE met onafhankelijke luchtkanalen, kan niet gemengd worden gemonteerd met VFE-kleppen met 5 poorten

4.4 Kernvoordelen (enige conforme drukvaste klep voor vacuüm-explosieveilige circuits)

     - Nul drukverschil opstarten, compatibel met zowel vacuüm-negatieve druk als standaard positieve druk-werkomstandigheden

     --Automatische drukontlasting bij stroomuitval; werkstukken komen vrij wanneer explosieveilige apparatuur stopt om klemletsel of valgevaar te voorkomen

     - Ultra-lage lekkage schotelafdichting, geen zuigdemping tijdens langdurige vacuümadsorptie

4.5 Typische toepassingen

     --Explosieveilige vacuümbehandeling: ZU/ZB-vacuümgenerator + ZPT-bufferzuignap voor lithiumbatterij, coating en explosieveilige materiaalopname van voedsel

     - Enkelwerkende veerretourcilinders voor eenvoudig heffen, klemmen en uitwerpen

     --Negatieve drukadsorptieoverdracht van film, dozen en glasplaten in brandbare en explosieve werkplaatsen

     --Aftakking van de luchttoevoer en onderhoudsdrukontlastingscircuits voor explosieveilige apparatuur

5. Vergelijkingstabel: 50-VFE VS 50-VPE

6. Standaard explosieveilige complete pneumatische circuitafstemming

     --Circuit1: Explosieveilige vacuümbehandeling (50-VPE54201T):  Olievrije explosieveilige luchtcombinatie AFC2000 → 50-VPE54201T → PU6 slang → ZU rechte vacuümgenerator + ZPT bufferzuignap

    --Circuit2: explosieveilige overdracht van dubbele cilinders (50-VFE51201T):  Explosieveilige drievoudige luchtunit AC2000 → 50-VFE51201T 5-weg ventieleiland → PU8-slang → SC/SDA dubbelwerkende explosieveilige cilinder

    --Circuit3: Explosieveilige enkelwerkende spanmal:  Explosieveilige drukregelaar AR → 50-VPE500 → PU4 microslang → MAL mini enkelwerkende cilinder

7. Specificaties voor selectie en explosieveilige veiligheid

    --Vacuümcircuits mogen alleen 50-VPE gebruiken:  De spoelstructuur van 50-VFE kan niet verschuiven zonder drukverschil; het gebruik ervan voor vacuümcircuits leidt tot volledige uitval en veiligheidsrisico's voor het vallen van het werkstuk. Drievoudige AC/BC-units met olienevelgeneratoren zijn ten strengste verboden voor vacuümsystemen, omdat olievervuiling de VPE-schotel zal blokkeren en lekkage zal veroorzaken.

    --Dubbelwerkende cilinders moeten een 50-VFE 5-poortsklep gebruiken:  3-poorts VPE biedt slechts een enkele luchtopbrengst en kan geen bidirectionele beweging van de cilinder uit- en intrekken; het kan geen 5-wegkleppen vervangen.

     --Gemengde montage van spruitstukbases is verboden:  5-poorts VFE-basis en 3-poorts VPE-basis hebben onafhankelijke luchtkanaalopeningen. Cross-installatie zal leiden tot luchtlekkage in het volledige circuit en storingen in de apparatuur.

    --Maverplichte explosieveilige bedradingsregels:  Bij goed afgedichte kabels moeten originele T-type metalen drukvaste kabelwartels worden gebruikt; geen blootliggende metalen contacten in de bedradingsdozen. Ongeoorloofde vervanging door gewone kunststof stopcontacten is verboden. Als de PE-uitlaatpoort van de pilot externe afvoer nodig heeft, moeten de leidingen het uitlaatgas naar aangewezen explosieveilige zones leiden om ophoping van brandbaar gas te voorkomen.

    --Luchttoevoer front-end filtratievereiste:  Een AF/AFC-luchtfilter (precisie van 5 μm) moet stroomopwaarts van explosieveilige kleppen worden geïnstalleerd. Stof en waterdamp die het klephuis binnendringen, veroorzaken het vastlopen van de spoel, wat kan leiden tot verbrandings- en explosiegevaren onder explosieveilige werkomstandigheden.

     --Onderhouds- en revisievoorschriften:  Sluit de stroomopwaartse handmatige HSV-afsluiter af en laat de resterende pijpleidingdruk ontsnappen voordat u deze voor onderhoud demonteert. Demontage van explosieveilige behuizingen onder spanning of onder druk is verboden; beschadigde vuurvaste pasvlakken maken alle explosieveilige certificeringen ongeldig.

8. Industriële toepassingsgebieden

     Explosiebestendige coating- en assemblagelijnen voor lithiumbatterijen, automatisering van verfspuiten, automatische besturing van chemische pijpleidingkleppen, stofworkshops voor het afdrukken van inkt, productielijnen voor explosieveilige verpakkingen voor voedsel, olie- en gasondersteunende pneumatische actuatoren, farmaceutische schone explosieveilige apparatuur, explosieveilige manipulatoren voor het sorteren van stofmateriaal.

Samenvatting van één zin

     SOLH 50-serie drukvaste pilot-magneetventielen opgesplitst in 50-VFE 5-poorts spoeltype voor dubbelwerkende cilinders en 50-VPE 3-poorts schoteltype voor vacuüm- en enkelwerkende cilinders, gecertificeerd Ex d II BT4 / CCC / TIIS met IPX6-classificatie, dienen als gecertificeerde veilige pneumatische schakeloplossingen voor alle Zone 1 & Zone 2 brandbare explosieve industriële productielijnen.
