4U-serie 5/2 en 5/3-weg handmatige hendelklep | Handbediende directionele regelklep

Merk: SOLH van Richge Technology | 5/2 5/3-weg hendel pneumatische klep voor handmatige foutopsporing en veiligheidsstop

1. Productoverzicht en kernstructuur

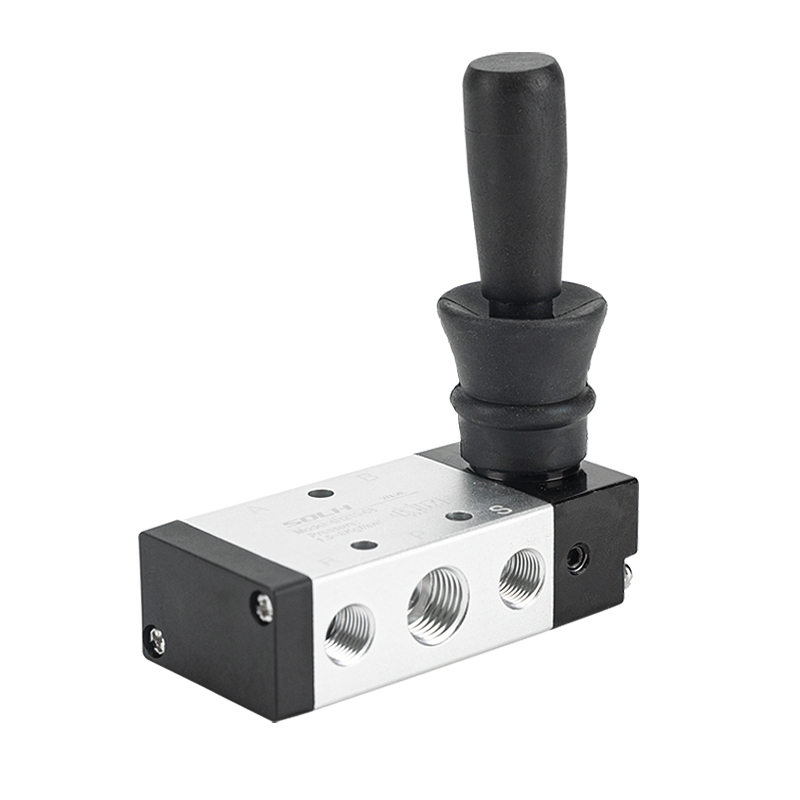

     De SOLH 4H-serie is een AirTAC-standaard5/2-weg en 5/3-weg handmatige richtingsregelklep met hendel, ook wel handbediende plunjerklep genoemd. Het schakelt pneumatische circuits puur door handmatige bediening van de hendel, zonder elektrische of pneumatische stuursignalen. Het wordt veel gebruikt voor handmatige foutopsporing van apparatuur, noodstop en cilinderjogbediening. Het beschikt over een precisiespoelstructuur en een duurzame behuizing van aluminiumlegering met dubbele positioneringsmodi voor veerreset en stalen kogelvergrendeling. Volledig uitwisselbaar met 4V-magneetkleppen en 4A-pneumatische kleppen, het is een universele handmatige bedieningscomponent voor standaard pneumatische systemen.

  1.1 Standaard 5-poorts interfacedefinitie

     • P-poort: Hoofdinlaatpoort voor perslucht

     • A/B-werkpoorten: Dubbele uitgangspoorten voor het aansluiten van dubbelwerkende cilinders om de uit- en intrekbewegingen te regelen

     • R/S-uitlaatpoorten: Uitlaatpoorten voor drukontlasting, compatibel met standaard uitlaatdemperinstallatie voor geluidsreductie

     • Rijmodus: Rechte handmatige hendelbediening

     • Structureel kenmerk: Uiterst nauwkeurig spoeltype, behuizing van zeer sterke aluminiumlegering, veerreset / positioneringsstructuur met stalen kogel voor stabiele werking

2. 5/2-weg handmatige hendelklep (twee standen)

  2.1 Type handmatige reset veer (4H210/310/410)

     • Werkingsprincipe: Beweeg de hendel om het luchtcircuit om te keren; de hendel wordt automatisch gereset door veerkracht na het loslaten van de handen.

     • Kernkenmerken: Onmiddellijke reset met handontgrendeling, uitstekende anti-misbedieningsprestaties en hoge operationele veiligheid.

     • Typisch model: 4H210-08 (G1/4 poort, 5/2 weg handmatige veerreset klep)

  2.2 Type handmatige vergrendeling (4H210L/310L)

     • Werkingsprincipe: Uitgerust met zelfsluitende hendelstructuur. De klep behoudt de omgekeerde positie na het omschakelen en moet handmatig worden gereset om terug te keren.

     • Kernkenmerken: Stabiele positionering en langdurig vasthouden van positie, waardoor onbedoelde aanraking en verkeerde bediening effectief worden voorkomen, geschikt voor langdurige werkomstandigheden.

     • Typisch model: 4H210L-08 (G1/4 poort, 5/2 weg vergrendelende handmatige klep)

3. 5/3-weg handmatige hendelklep (drie standen)

  De 5/3-weg handmatige kleppen uit de 4H230/330/430-serie maken gebruik van een dubbelstabiel positioneringsontwerp met stalen kogels, met drie professionele middenpositiefuncties om te voldoen aan geavanceerde pneumatische besturingsvereisten.

     • Gesloten centrum (C-type): Volledig gesloten in middenpositie. Realiseert cilindervergrendeling, drukbehoud en valbeveiliging voor hangende en verticale stations.Typisch model: 4H230C-08

     • Uitlaatcentrum (E-type): A/B-werkpoorten communiceren met uitlaatpoorten in de middelste positie. Het systeem laat de druk volledig ontsnappen, waardoor vrij zwevende cilinders, handmatige foutopsporing van apparatuur en veiligheidsbescherming mogelijk zijn.Typisch model: 4H230E-08

     • Drukcentrum (P-type): P-luchtinlaat communiceert met A/B-poorten in de middelste positie, waardoor een dubbelwerkende cilinder wordt omgezet in een enkelwerkende uitgang voor synchrone klemming en krachtbalanscontrole.Typisch model: 4H230P-08

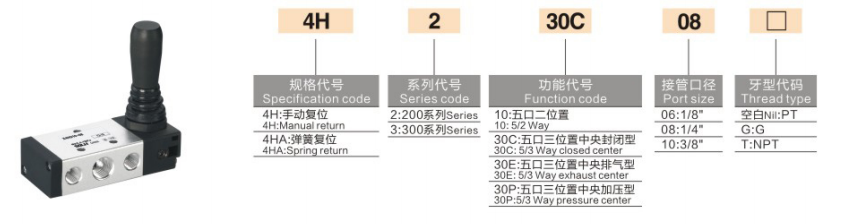

4. Coderingsregels voor standaardmodellen en algemene modellen

 1. Coderingslogica: 4H [Groottecode] [Functiecode] - [Poortgrootte]

  2. Algemene gangbare modellen

     • 4U210-08: 5/2-weg veerreset, G1/4-poort universele handmatige klep

     • 4U210L-08: 5/2-weg zelfremmend type voor langdurig vasthouden van positie

     • 4U230C-08: 5/3-weg gesloten centrum, cilinderdrukbehoud- en vergrendelingsmodel

     • 4U310-10: 5/2-weg veerreset, G3/8 handmatige regelklep met groot debiet

5. Universele kerntechnische parameters

6. Kernproductvoordelen

     • Pure handmatige explosieveilige veiligheidsprestaties: Geen elektrische componenten en voeding nodig, geen vonkrisico. Perfect geschikt voor het debuggen van apparatuur, noodstopbediening en handmatige bediening in ontvlambare, explosieve en stoffige omgevingen.

     • Dubbele positioneringsmodi voor volledige scenario's: Veerresettype voor onmiddellijke veiligheidsreset en anti-misbediening; vergrendelingstype voor het langdurig vasthouden van een stabiele positie, geschikt voor kort joggen en langdurige werkomstandigheden.

     • Veelzijdige middenfuncties met drie posities: Uitgerust met C/E/P drie middelste modi om cilindervergrendeling en drukbehoud, systeemveiligheidsdrukontlasting en synchrone klembalanscontrole te realiseren.

     • Flexibele en universele installatie: Ondersteunt paneelmontage en basismontage met vaste installatie onder meerdere hoeken. Volledig universeel en uitwisselbaar met 4V elektrische regelkleppen en 4A pneumatische regelkleppen in inbouwmaten.

     • Stabiele en duurzame werking: Precisiespoelafstemming en stalen kogelpositioneringsstructuur zorgen voor een duidelijk handgevoel, scherpe omkering, lage wrijving en een lange levensduur.

7. Typische toepassingsscenario's

     • Handmatige foutopsporing, jogbediening en onderhoudsveiligheidscontrole van dubbelwerkende cilinders

     • Veiligheidsdeurvergrendeling en pneumatische noodstopcircuits, handmatige bediening voor explosieveilige zones

     • Handmatige omkeerbesturing voor niet-aangedreven apparatuur en geautomatiseerde productielijnen

     • Vervanging en foutopsporing op locatie van 4V elektromagnetische kleppen en 4A pneumatische kleppen voor flexibel schakelen tussen elektrische/pneumatische/handmatige bedieningsmodi

Samenvatting van één zin

     De SOLH 4H-serie is een universele 5/2 & 5/3-weg handmatige hendelklep met reset/vergrendelende dubbele positionering en C/E/P drie middenfuncties. Met pure handmatige veiligheidsbediening en volledige uitwisselbaarheid van 4V/4A is dit de standaard handbediende klep voor handmatige debuggen van pneumatische systemen en veiligheidsnoodstopbediening.
