4F-serie 5/2-weg voetpedaalventiel | Direct werkend volledig aluminium pneumatisch voetventiel

Merk: SOLH van Richge Technology | Volledige compatibele vervanging voor voetventiel uit de AirTAC 4F-serie

1. Productoverzicht

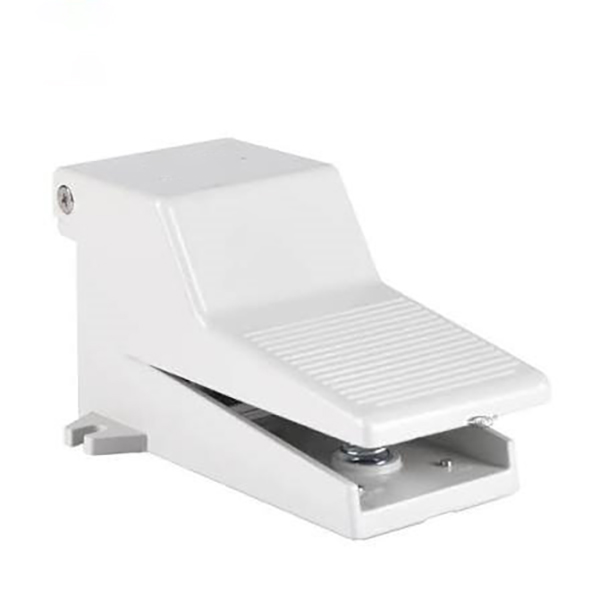

     De SOLH 4F-serie is een professional5/2-weg pneumatisch richtingsventiel met voetpedaal volledig compatibel en uitwisselbaar met de gehele AirTAC 4F-serie. Met een volledig gegoten aluminium behuizing en een verdikt antislipvoetpedaal met direct werkende veerresetstructuur, is het speciaal ontworpen voordubbelwerkende cilinder vooruit- en achteruitbediening. De volledige serie omvat vier configureerbare typen: standaard zelfreset, L mechanische zelfvergrendeling, G veiligheidsbeschermkap en LG vergrendeling + beschermingsintegratie. Het kan handmatig elektromagnetische kleppen vervangen voor start-stop- en directionele schakeling van apparatuur, die op grote schaal worden toegepast in gereedschapsbevestigingen, stempelen, klinken en industriële pneumatische besturingsscenario's.

  1.1 Core 5/2-weg luchtcircuitlogica

     • Definitie van de luchthaven: P (hoofdluchtinlaat), A/B (dubbele werkuitlaten), R1/R2 (dubbele onafhankelijke uitlaatpoorten)

     • Normale status (pedaal losgelaten): P wordt aangesloten op B voor luchttoevoer; A wordt aangesloten op R1 voor uitlaat, cilinder trekt zich terug en wordt gereset

     • Werkende staat (pedaal ingedrukt): P wordt aangesloten op A voor luchttoevoer; B wordt aangesloten op R2 voor uitlaat, cilinder schuift uit en werkt

     • Niet-L standaardtype: Onmiddellijke reset van de veerterugvering na het loslaten van de voet voor intermitterende jogbediening

     • L Vergrendelingstype: Eenmaal indrukken om de positie te vergrendelen en de luchtdruk te behouden; druk nogmaals om de drukontlasting te ontgrendelen en te resetten

2. Modelcoderingsregels en achtervoegseldefinitie

     Coderingslogica: 4F210 - [Poortgrootte] + [Functieachtervoegsel] - [Draadtype]

  2.1 Basismodel en poortgrootte

     • 4F210: Universeel mainstream 5/2-weg voetventielbasislichaam

     • 06: G1/8 (PT1/8) draadpoort

     • 08: G1/4 (PT1/4) universele mainstream-specificatie

 2.2 Selectiegids voor kernfunctiesachtervoegsels

  2.3 Achtervoegsel schroefdraadtype

     • Leeg: PT conische draad (standaard standaard)

     • G: Britse standaard G parallelle draad

     • T: NPT Amerikaanse standaard conische draad

  Modelvoorbeeld: 4F210-08 | G1/4 standaard zelfreset voetventiel; 4F210-08LG | G1/4 zelfsluitende voetklep met veiligheidsbeschermkap

3. Technische kernparameters

4. Selectieonderscheid: 4F 5/2-weg versus 3F 3/2-weg voetventiel

5. Structurele kernvoordelen

     • Dubbel onafhankelijk uitlaatontwerp: Uitgerust met twee afzonderlijke uitlaatgaten om een ​​soepele uitlaat te garanderen tijdens het achteruitrijden van de cilinder, een snelle actiereactie en een stabiele werking zonder vertraging.

     • Antislip heavy-duty pedaalHet pedaaloppervlak met roltextuur verhoogt de wrijving effectief, voorkomt uitglijden tijdens het stappen met hoge belasting en verbetert de operationele stabiliteit.

     • Stabiel onafhankelijk vergrendelingsmechanisme: Onafhankelijke kliksluiting zorgt voor een stevige positionering en lichtgewicht ontgrendeling. Opmerking: Niet geschikt voor werkomstandigheden met ultrahoge frequentie en continue impact.

     • Optionele veiligheidsbeschermhoes: Op maat gemaakte plastic stofdichte bescherming voorkomt effectief het per ongeluk omkeren veroorzaakt door vallende werkstukken of verkeerde aanraking door personeel, waardoor de bedrijfsveiligheid ter plaatse wordt verbeterd.

     • Volledige aluminium duurzame structuur: De geïntegreerde behuizing van gegoten aluminiumlegering heeft een hoge hardheid, slagvastheid en een lange levensduur voor zware industriële werkplaatsomgevingen.

6. Typische toepassingsscenario's

     • Dubbelwerkende cilinder handmatige bediening: Luchtbron → 4F voetventiel → dubbelwerkende cilinder. Het zelfresettype realiseert uitschuiven bij indrukken en intrekken bij loslaten; vergrendelingstype handhaaft de klemdruk voor langdurige positionering.

     • Controle van industriële verwerkingsapparatuur: Professionele voetbediende richtingsschakelaar voor stempelmachines, klinkmachines en slijpmachines, waardoor de handen vrij zijn voor een efficiënte verwerking.

     • Foutopsporing van apparatuur op locatie: Vervang tijdelijk magneetkleppen door handmatige voetkleppen voor het debuggen van pneumatische circuits, handig voor het testen van apparatuur en parameterkalibratie.

Samenvatting van één zin

     De SOLH 4F-serie is een volledig aluminium 5/2-weg direct werkend voetpedaalventiel met zelfreset-, zelfvergrendelende en anti-misbedieningsbeschermingsopties. Met dubbele snelle uitlaat, grote doorstroming en volledige AirTAC-compatibiliteit, is dit de standaard industriële voetbedieningsklep voor dubbelwerkende cilindervooruit/achteruitschakeling en mechanische pneumatische bediening.
