4A-serie 5/2 en 5/3-weg pneumatische regelklep | Door zuivere lucht bediende richtingsklep

Merk: SOLH van Richge Technology

1. Productoverzicht en kernstructuur

     De SOLH 4A-serie is een AirTAC-standaard5/2-weg en 5/3-weg externe pneumatische directionele regelklep, beschouwd als depuur pneumatische versie van de magneetventielen uit de 4V-serie. Volledig aangedreven door luchtsignalen zonder elektrische componenten of elektromagnetische spoelen, levert het intrinsiek veilige pneumatische schakelprestaties. Ontworpen voor explosieveilige pneumatische circuits zonder stroomvoorziening en met veiligheidsvergrendeling, beschikt het over een spoelachtige structuur, betrouwbare afdichting en een behuizing van een zeer sterke aluminiumlegering, waardoor perfecte compatibiliteit en uitwisselbaarheid wordt bereikt met reguliere kleppen uit de 4V-serie.

  1.1 Standaard 5-poorts interfacedefinitie

     • P-poort: Hoofdinlaatpoort voor perslucht

     • A/B-werkpoorten: Uitgangspoorten voor het aansluiten van dubbelwerkende cilinders om het uit- en intrekken te regelen

     • R/S-uitlaatpoorten: Uitlaatpoorten voor drukontlasting, compatibel met standaard uitlaatdemperinstallatie

     • Rijmodus: Externe pneumatische bediening, luchtsignalen ingevoerd vanuit bilaterale controlepoorten

     • Structuurfunctie: Precisie schuifspoelontwerp, duurzame behuizing van aluminiumlegering, stabiele en duurzame afdichtingsprestaties

2. 5/2-weg pneumatische regelklep (basisomkering)

  2.1 Enkele pneumatische bediening (4A110/210/310/410)

     • Werkingsprincipe: Luchtdruk toegepast op één zijcontrolepoort voor het omkeren van de klep; automatische veerreset na drukontlasting.

     • Kernkenmerken: Faalveilig resetontwerp met luchtafsluiting, eenvoudige structuur en hoge operationele stabiliteit.

     • Typisch model: 4A210-08 (G1/8 poort, enkele luchtbediening, 5/2 weg)

  2.2 Dubbele pneumatische bediening (4A120/220/320/420)

     • Werkingsprincipe: Alternatieve drukverhoging van bilaterale luchtcontrolepoorten; geen resetveer, handhaaft de huidige kleppositie na luchtuitschakeling metgeheugenvergrendelingsfunctie.

     • Kernkenmerken: Hoge positioneringsnauwkeurigheid, energiebesparende werking (geen continue luchttoevoer nodig), stabiele air-off positiebehoud.

     • Typisch model: 4A220-08 (G1/8 poort, dubbele luchtregeling, 5/2 weg)

3. 5/3-weg dubbele pneumatische regelklep (precisietussenregeling)

  Alle 5/3-weg modellen uit de 4A-serie (4A130/230/330/430) maken gebruik van dubbele pneumatische bediening, uitgerust met drie professionele middenpositiefuncties om te voldoen aan geavanceerde pneumatische bedieningsvereisten.

     • Gesloten centrum (C-type): Alle poorten volledig gesloten in de middelste positie. Realiseert cilindervergrendeling, drukbehoud en valbeveiliging voor verticale en hangende stations.

     • Uitlaatcentrum (E-type): A/B-werkpoorten communiceren met uitlaatpoorten in de middelste positie. Het systeem laat de druk volledig ontsnappen, waardoor vrij zwevende cilinders, handmatig debuggen en bescherming van de apparatuurveiligheid mogelijk worden.

     • Drukcentrum (P-type): P-luchtinlaat communiceert met beide A/B-poorten op de middelste positie. Converteert dubbelwerkende cilinder naar enkelwerkende uitgang, geschikt voor synchroon klemmen en krachtbalansregeling.

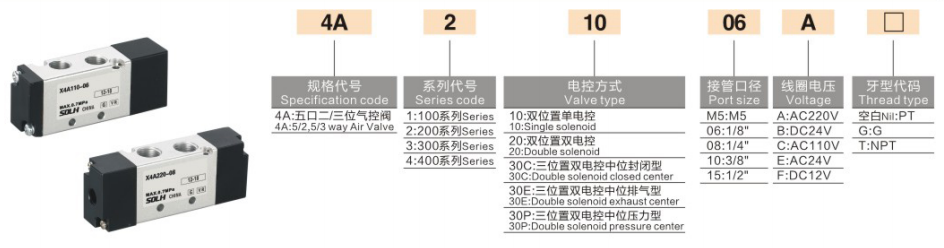

4. Coderingsregels voor standaardmodellen en algemene modellen

 1. Coderingslogica: 4A [Groottecode] [Controle-/middenfunctiecode] - [Poortgrootte]

  2. Algemene gangbare modellen

     • 4A210-08: Enkele pneumatische bediening, 5/2-weg, G1/4-poort

     • 4A220-08: Dubbele pneumatische bediening, 5/2 weg, G1/4 poort

     • 4A230C-08: Dubbele pneumatische bediening, 5/3-weg gesloten centrum, G1/4 poort

     • 4A310-10: Enkele pneumatische bediening, 5/2-weg, G3/8 grote stroompoort

5. Universele kerntechnische parameters (AirTAC-standaard)

6. Kernproductvoordelen

     • Intrinsiek explosieveilig en veilig: Zuivere pneumatische structuur zonder elektrische componenten en vonken. Volledig aanpasbaar aan stoffige, vochtige, ontvlambare en explosieve werkomgevingen, waardoor een veilige werking zonder risico wordt gerealiseerd.

     • Dual Control-geheugenfunctie: Modellen met dubbele pneumatische besturing behouden de kleppositie na het uitschakelen van de lucht, ondersteunen langdurige positionering en drukbehoud zonder continue luchttoevoer, energiebesparend en stabiel.

     • Veelzijdige middenfuncties met drie posities: Uitgerust met C/E/P drie middelste modi om cilindervergrendeling, drukontlasting, vrij zwevend en synchrone klemdrukstabilisatie te dekken.

     • 100% universele uitwisselbaarheid: Consistente installatieafmetingen en stroomparameters met magneetkleppen uit de 4V-serie, waardoor directe vervanging en upgrade van elektrische regelsystemen naar puur pneumatische systemen mogelijk is.

     • Stabiele en duurzame prestaties: Precisiespoelstructuur met lage wrijvingsweerstand, lage opstartdruk, uitstekende luchtdichtheid en lange levensduur met smeermiddelvrije werking.

7. Typische toepassingsscenario's

     • Dubbelwerkende cilinder pneumatische omkeercontrole en veiligheidssystemen voor apparatuur

     • Explosieveilige zone, niet-aangedreven apparatuur, mijnbouw, chemische en coatingindustrie pneumatische besturingscircuits

     • Pneumatische veiligheidscircuits waarvoor een reset van de luchtuitschakeling of positiebehoud op lange termijn vereist is

     • Pure pneumatische logische systemen bestaande uit handventielen, mechanische regelventielen en pneumatische rijventielen

Samenvatting van één zin

  De SOLH 4A-serie is een universele 5/2 & 5/3-weg puur pneumatische directionele regelklep met enkele/dubbele luchtregeling en drie C/E/P middenfuncties. Met zijn intrinsieke veiligheid en verwisselbare afmetingen uit de 4V-serie is dit de geprefereerde kerncomponent voor explosieveilige, niet-elektrische en zeer veilige pneumatische besturingscircuits.
