Merk: SOLH van Richge Technology

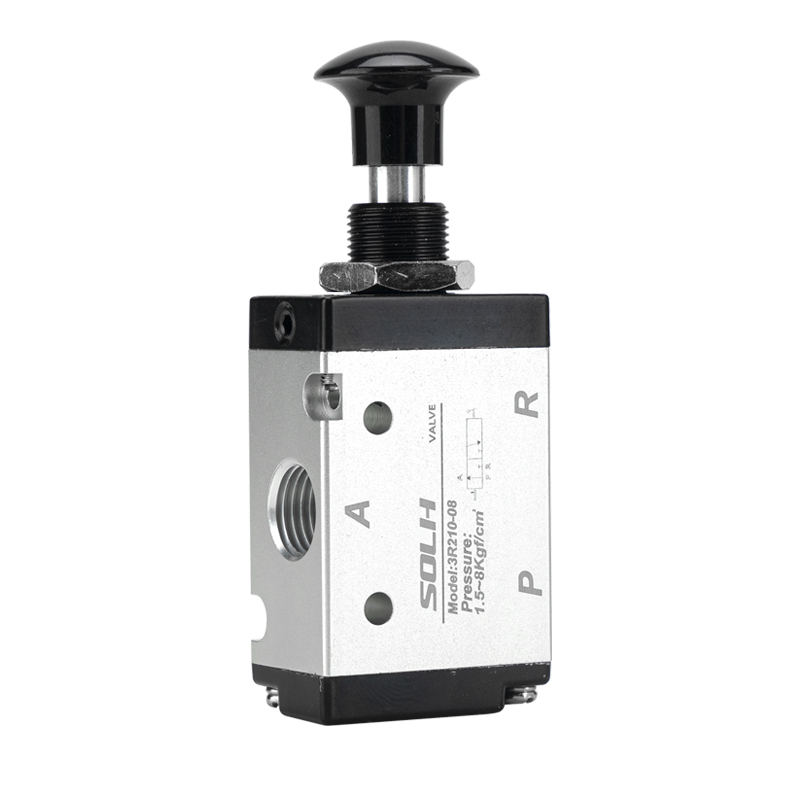

De SOLH 3L-serie is een AirTAC-standaard3/2-weg handmatige push-pull directionele regelklep met normaal gesloten (NC) ontwerp. Het schakelt direct pneumatische circuits door middel van een axiale duw- en trekbeweging. Als een puur handmatige pneumatische component zonder elektrische of pneumatische aandrijfbronnen, wordt het speciaal toegepast op enkelwerkende cilinderbediening, luchtcircuit aan/uit, jog-bediening en veiligheidsvergrendelingssystemen voor apparatuur, die veel worden gebruikt bij foutopsporing, noodstop en explosieveilige werkscenario's.
1.1 Standaard 3-poorts interfacedefinitie
• P-poort: Hoofdinlaatpoort voor perslucht
• Een haven: Werkende uitgangspoort, aangesloten op enkelwerkende cilinders
• R-poort: Uitlaatpoort, steundemperinstallatie voor geluidsreductie
• Rijmodus: Axiale rechte handmatige push-pull-bediening
• Structureel kenmerk: Precisiestructuur van het spoeltype, behuizing van zeer sterke aluminiumlegering, ingebouwd automatisch resetmechanisme met veer
• Normale resetstatus: Interne veer spant de spoel aan, Pin-inlaat gesloten, Een werkpoort communiceert met de R-uitlaatpoort voor drukontlasting.
• Werkende pull-staat: Trek handmatig aan de axiale hendel om de klepkern om te keren, P-poort communiceert met A-poort voor luchttoevoer, R-uitlaatpoort is gesloten om cilinderactie aan te drijven.
• Laat Reset los: Draai de hendel los, de klep wordt automatisch gereset door veerkracht, sluit de luchtinlaat af en voert de restdruk af.
• Kernlogica: Standaard NC normaal gesloten structuur met handmatige resetfunctie, waardoor verkeerde bediening effectief wordt voorkomen en de veiligheid van de apparatuur wordt gegarandeerd.

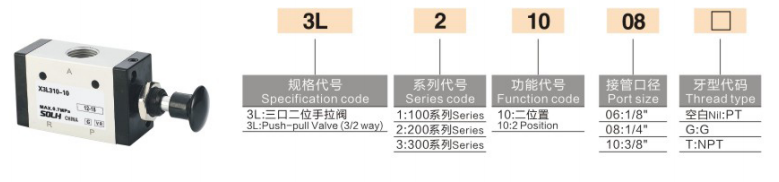

1. Coderingslogica: 3L [Groottecode] 10 - [Poortgrootte] [Draadtype]
|
Codesegment |
Gedetailleerde definitie |
|
3L |
3/2-weg handmatige handtrekventielserie |
|
Maatcode |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
Vaste code voor 3/2-weg veerresetstructuur |
|
Poortgrootte |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
Draadtype |
Blank=PT-standaarddraad; T=NPT-schroefdraad; G=G-draad |
2. Algemene gangbare modellen
• 3L110-06: G1/8-poort, mini-handtrekventiel voor micro-pneumatische systemen
• 3L210-08: G1/4 poort, meest universeel model, perfect afgestemd op standaard enkelwerkende cilinders
• 3L310-10: G3/8-poort, groot debietontwerp voor cilinderapparatuur met hoge stuwkracht
• 3L410-15: G1/2 poort met grote boring, geschikt voor zware pneumatische circuits met groot debiet
|
Parameteritem |
Specificatie |
|
Werkend medium |
Gefilterde perslucht (filtratienauwkeurigheid ≥40μm) |
|
Werkdrukbereik |
0.15～0,8 MPa |
|
Bewijsdruk |
1,2 MPa |
|
Werktemperatuurbereik |
-20℃～+70℃ |
|
3L110-06 Stroomparameter |
Effectief gebied 10,2 mm², Cv=0,6 |
|
3L210-08 Stroomparameter |
Effectief gebied 17,0 mm², Cv=1,0 |
|
3L310-10 Stroomparameter |
Effectief gebied 28,0 mm², Cv=1,65 |
|
Smeringsvereiste |
Smeermiddelvrij ontwerp (optionele smering voor speciale omstandigheden) |
|
Installatiemethode |
Paneelmontage/basismontage, vaste installatie op meerdere posities |
|
Lichaamsmateriaal |
Aluminiumlegering met hoge sterkte |
• Puur handmatig explosiebestendig veiligheidsontwerp: Geen elektrische componenten en luchtcontrolebronnen, geen vonkrisico. Geschikt voor noodstop, foutopsporing van apparatuur en explosieveilige stofomgevingen met ultrahoge operationele veiligheid.
• Arbeidsbesparende axiale push-pull-bediening: Rechte lineaire handgreep met duidelijke feedback en scherpe omkering, stabiel handgevoel en niet gemakkelijk te blokkeren.
• Automatische veerreset en NC-veiligheid: Standaard normaal gesloten status, wordt automatisch gereset en sluit de luchttoevoer af na het loslaten van de hendel, waardoor continue actie veroorzaakt door verkeerde bediening effectief wordt vermeden.
• Compacte en duurzame structuur: Geïntegreerd lichaam van aluminiumlegering met wrijvingsarm spoelontwerp, betrouwbare afdichting, slijtvastheid en lange levensduur.
• Professionele enkelwerkende cilinderaanpassing: 3/2-weg speciale luchtcircuitlogica, perfect aangepast aan enkelwerkende cilinders met veerteruggang, zoals klem- en uitwerpmechanismen.
• Hoge compatibiliteit en uitwisselbaarheid: Consistente installatiegrootte met pneumatische regelkleppen uit de 3A-serie, ter ondersteuning van directe vervanging en omschakeling van handmatige/pneumatische regelmodi.
• Handmatige bediening van enkelwerkende cilinders voor klem-, uitwerp- en veerretourbewegingssystemen
• Aan-uitbediening van pneumatisch circuit, foutopsporing van apparatuur en veiligheidsschakelaar voor onderhoud
• Handmatige pneumatische bediening voor explosieveilige zones, niet-aangedreven en stoffige industriële omgevingen
• Pneumatische logische systemen gecombineerd met 3A pneumatische kleppen voor handmatige/pneumatische samengestelde besturing
De SOLH 3L-serie is een klassieke 3/2-weg NC normaal gesloten handmatige balansklep met automatische veerreset. Het is een compacte, veilige en duurzame standaard handmatige besturingscomponent, speciaal ontworpen voor pneumatische systemen met enkelwerkende cilinders.
